后摩尔时代破局者:天成先进与湾区半导体产业新野心
来源: | 作者:ICRANK | 发布时间: 222天前 | 137 次浏览 | 分享到:

    半导体上游技术供给,面临更为严格的约束,先进封装正当时!

    在此背景下,珠海天成先进半导体科技有限公司产品线副总监何亨洋指出,这一政策将显著提升国 内对 2.5D、3D 先进封装的需求,为 TSV 立体集成产品厂商打开机遇窗口。

    在尖端制程受阻的当下,先进封装正成为国产芯片突破 “卡脖子” 困局的关键赛道,而天成先进以 TSV 技术为支点,正推动行业在封装领域加速国产闭环进程。

    一、技术迭代浪潮下的先进封装发展背景

    当摩尔定律趋近极限,芯片制程突破面临物理瓶颈,先进封装技术成为半导体产业 “换道超车” 的 关键。EDA 等出口限制新规倒逼国产技术自主化,堆叠芯片与先进封装的国产闭环需求愈发迫切。

    华为等企业正通过 2.5D/3D 集成技术,将异构芯粒以高密度互连实现性能跃升,绕过顶尖制程限 制。与此同时,TSV(硅通孔)、Hybrid Bonding(混合键合)等技术加速迭代,推动封装从传统 2D  向三维立体集成演进 ——TSV 技术可实现芯片垂直方向最短互联,AI 算力爆发更将其从 2.5D 推向 3D 深度应用,而 Chiplet(芯粒)技术则通过架构重构,让 “非顶尖制程芯片” 实现系统级性能突破。

    二、珠海先进封装产业的现实挑战与破局动力

    尽管2024 年珠海集成电路产业规模达 194.95 亿元,同比增长 22.46%,但封测环节仅占产业规 模的 0.76%(1.48 亿元),与设计环节(135 亿元)的差距凸显产业结构失衡。当前,珠海先进封装面 临两大核心瓶颈:

    高端人才断层:兼具设计理论与工艺实践的复合型人才极度稀缺,硅芯科技创始人赵毅指出,从芯 片设计到制造的闭环需 “懂工艺的设计者” 与 “懂设计的制造者”,但此类人才在市场上供不应求。

    产教协同割裂:高校人才培养与产业需求脱节,尚未形成定向输送机制。赵毅透露,硅芯科技正依 托珠海毗邻港澳的地缘优势,筹建跨区域创新中心,聚焦先进封装工艺、Chiplet 设计及 EDA 工具领 域的人才培养。

    挑战背后是机遇:珠海已形成设计、制造、封测、设备、材料全链条产业集群,天成先进 12 英 寸 TSV 生产线的投产更填补了本地先进封测产线空白,为产业链协同提供了实体支撑。

    三、天成先进:从 “珠海速度” 到产业立柱

    作为珠海先进封装的标杆企业,天成先进半导体科技有限公司于 2023 年 4 月成立,定位 “TSV  立体集成科研生产基地”,注册资本 9.5 亿元,国有资本控股。其 12 英寸晶圆级 TSV 立体集成生产 线创造了 “210 天主体封顶、90 天通线投产” 的珠海速度,于 2024 年底正式投产,填补了珠海半导 体先进封测产线的空白。

    这条生产线聚焦 AI、高性能计算、自动驾驶等前沿领域,一期产能达 24 万片 / 年,二期规划 60 万片 / 年,通过 TSV 技术实现芯片三维堆叠,使晶体管集成度成倍提升。从系统集成视角看, TSV 技术虽单环节成本较高,但可缩短芯片设计周期 40% 以上,降低晶圆制造与封装基板成本,综合 成本优势显著。

    四、“九重” 技术平台:传统文化与现代科技的融合创新

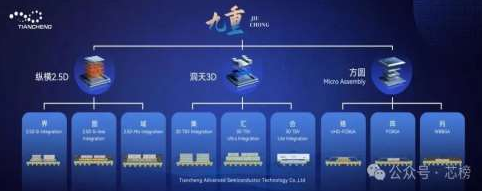

    天成先进发布的首个中文命名晶圆级三维集成技术体系 ——“九重” 平台,以《淮南子》“天有九重” 的哲学观为灵感,将传统文化智慧融入技术架构,分为三大方向:

    纵横(2.5D 集成技术):通过 TSV、RDL(再布线层)、uBump 等工艺,在 Si 基或有机 Interposer 上实现多芯片高密度互连。例如 “纵横界” 技术的 RDL 线宽达 0.8μm/0.8μm(二期将提 升至 0.4μm/0.4μm),uBump 直径 20μm、间距 35μm,可实现高带宽、小尺寸集成,缩短设计周 期。

    洞天(3D 集成技术):以 TSV 硅通孔为核心,通过晶圆重构与堆叠实现 3D 集成。“洞天汇” 技术支持 15:1 的 TSV 高宽比,兼容存储芯片与裸芯片,为算力芯片提供 “非先进制程” 的性能升级 方案。 方圆(Micro Assembly 集成技术):融合 WireBond、FlipChip 等工艺,在基板上实现芯片与无源 器件的高密度集成。

    “方圆络” 技术(UHD-FCBGA)支持 ±2μm 的倒装精度,适配车规级与高端消 费电子需求,提供一站式封装服务。

    该平台打破了国际厂商对先进封装技术体系的命名垄断,以 “界、图、域”“集、汇、合”“络、阵、 列” 等中文术语构建技术体系,既体现 “天圆地方” 的东方哲学,又彰显半导体国产化的文化自信。

    五、天成先进:从区域标杆到世界一流的战略跃迁

    根据天成先进的战略规划:

    2025-2027 年:产能提升至 24 万片 / 年,跻身国内半导体立体集成第一梯队,带动珠海封测环 节占比从 0.76% 向 5% 突破;

    2028-2032 年:二期产能达 60 万片 / 年,建成 “设计 - 制造 - 封测” 闭环生态,推动珠海集 成电路产业向 500 亿规模迈进;

    2033-2035 年:成为世界一流的微系统集成制造企业,助力粤港澳大湾区打造 “中国集成电路第 三极”。
